高强度钢在腐蚀环境下的力学性能退化

随着结构与机械工程向高性能和轻量化方向发展，高强钢（High Strength Steel，HSS）在工程应用中的地位日益突出。相比常规钢材，高强钢在保证承载能力的同时显著减少用钢量，有利于结构减重并降低施工与运输成本。用在桥上能减少30%-40%的钢材用量，大为减轻材料自重和改善桥梁受力状态，应用高强钢既能大量节省钢材又方便运输施工，因此，高强钢已经广泛应用到桥梁、海工结构、油气管线、紧固件、汽车、航空航天等行业当中，但是高强钢自身几乎不可避免的会处在腐蚀环境当中，腐蚀会导致高强钢材料损伤失效，使结构承载能力逐步退化，延性和韧性明显降低，同时增加氢脆与应力腐蚀开裂（SCC）发生的风险。因此，在文章引言部分列举典型事故（如桥塌、飞机破损、跨海大桥倒塌），说明腐蚀破坏高强钢的影响巨大，腐蚀使力学性能退化，从而成为高强钢力学性能-腐蚀力学行为多场耦合失效的重要原因。

钢铁在含氧和水的环境中，会发生如下反应：4Fe + 3O₂ + 6H₂O → 4Fe(OH)₃

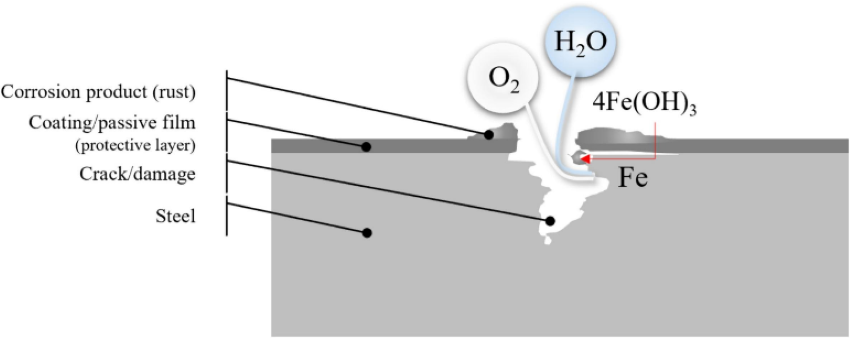

随后脱水形成我们熟悉的铁锈 Fe₂O₃·H₂O。最初生成的氧化膜可能具有一定保护性，但随着时间推移，会逐渐演变为点蚀、裂纹和局部破坏，如图1所示。

一、高强钢腐蚀行为的关键影响因素分析

制造工艺的影响

如直接淬火、淬火-回火、冷拔 、TMCP（热机械控制过程），这些方法改变钢微观结构，导致强度/硬度增加，但易开裂和延展性降低，主要因位错密度变化，而高位错密度增加腐蚀敏感性。

合金元素的影响

Ni、Cr、Mo：总体上提升耐蚀性（形成稳定钝化膜或致密锈层）。

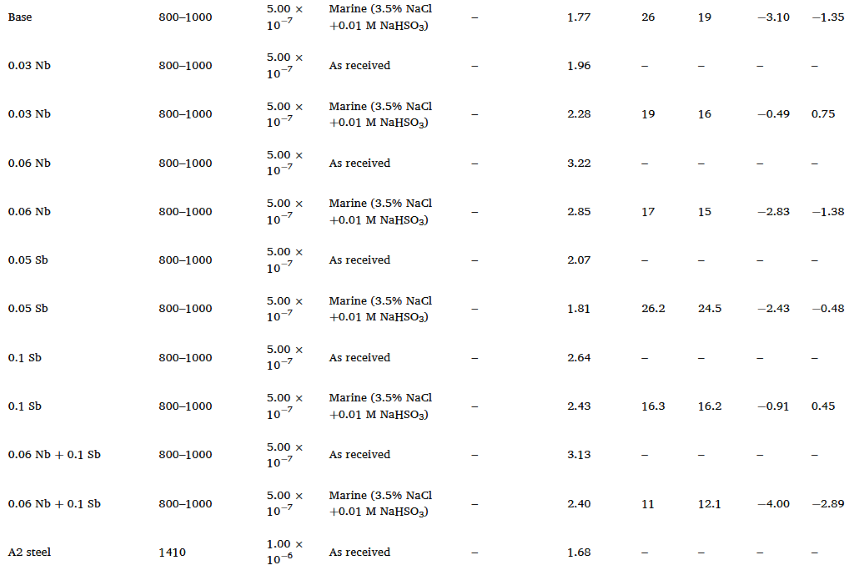

Nb、Sb：在部分钢种中兼具改善塑性和提升耐蚀性的效果。

Mn：在多数酸性和中性介质中对耐蚀性表现不利。

C：通过改变显微组织形态影响腐蚀行为。

腐蚀环境因素

（1）介质与PH

不同PH值对应的工程环境：

pH 0 ～ −0.5：油气井环境

pH 2.5：酸雨

pH 5：富含有机质或土壤环境

pH 7.5–8.5：海洋环境

pH 12.5–13：混凝土孔隙溶液

（2）温度效应

随着温度升高，SCC倾向增加，从而抗拉强度下降。温度影响高强度钢腐蚀的关键机制可能是化学反应加速、电化学活性增加、介质化学变化和热应力。

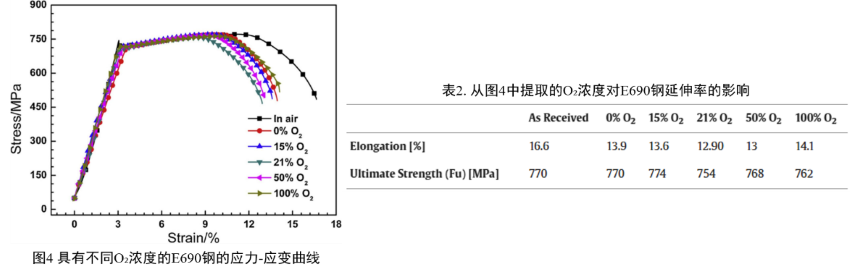

当温度从 60 °C 升高到 150 °C 时，高强钢在某些腐蚀介质中的强度和延性显著下降，但这种关系并非线性。

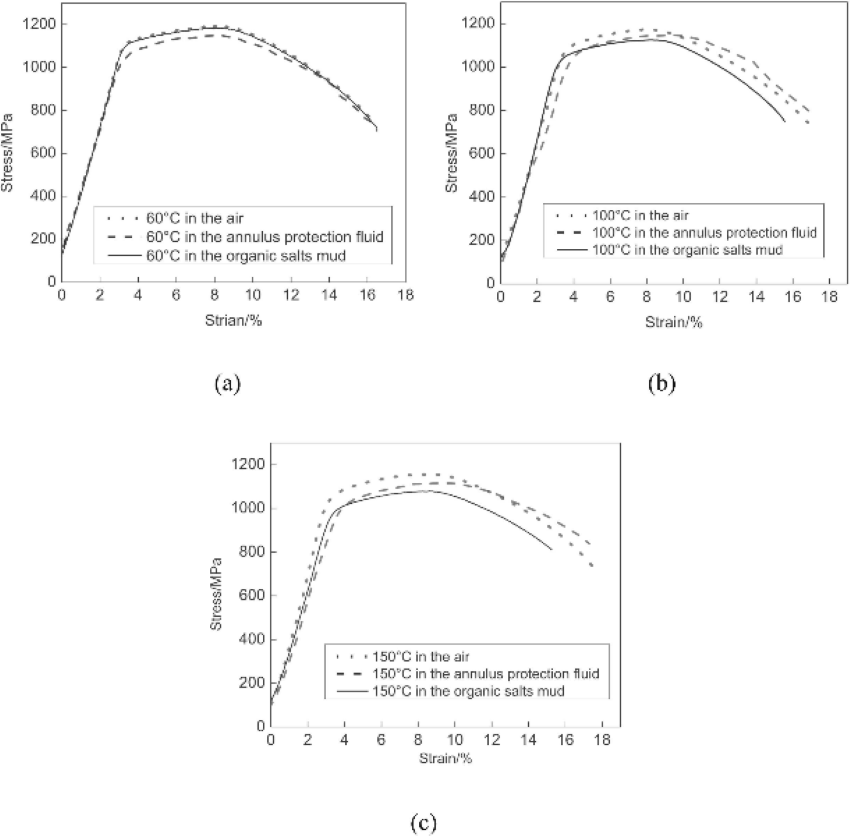

图2. 温度对不同溶液中应力-应变曲线的影响，在 (a) 60 °C、(b) 100 °C 和(c)150°C

（3）氢的影响

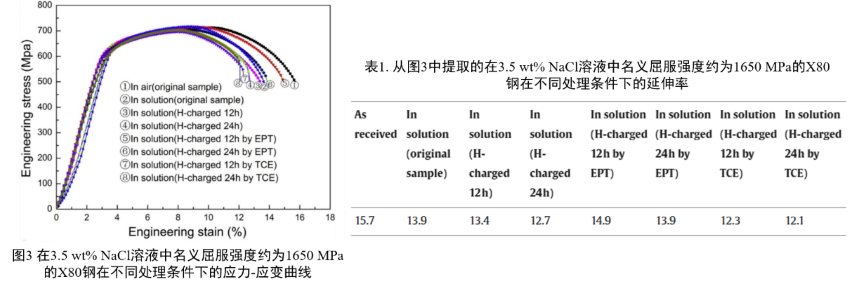

第三类高强钢腐蚀问题成因是氢脆，主要是指氢通过腐蚀反应进入钢内造成钢材脆化，氢脆会导致钢材失稳、开裂，其中HE最容易导致钢材开裂，因为裂纹附近会有短路电池，极易发生氢脆，除此之外还有可能使用EPT等方法降低钢受氢的影响。

4）锈层与溶解氧

锈层并非“越厚越好”。在不同环境中，锈层可能是保护层，也可能是促进局部酸化和氯离子富集的“隐患层”。

二、加载条件与腐蚀的耦合效应

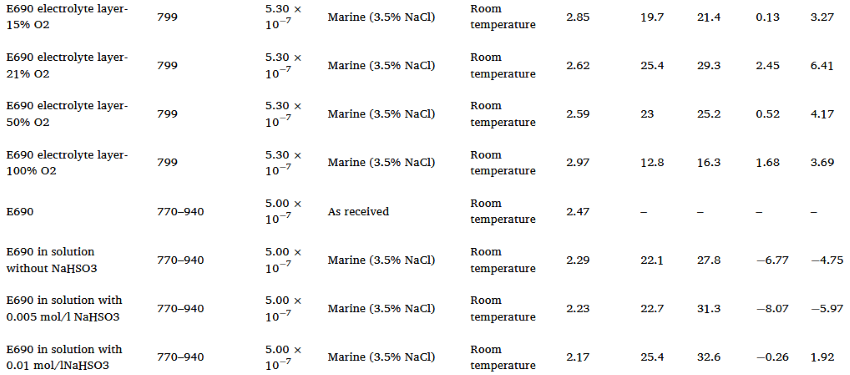

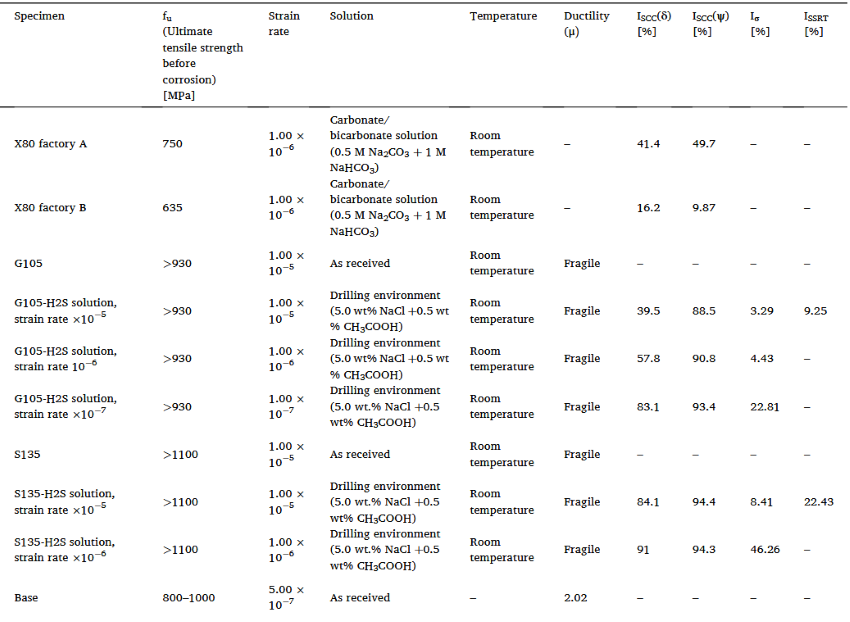

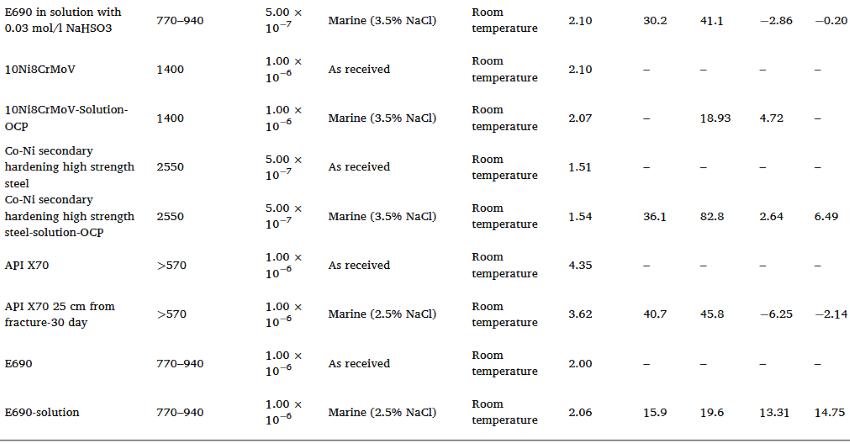

钢结构在服役期间，腐蚀与外载同时存在，它们会对HSS的力学性能产生影响，并非两者的相互叠加，而是一个耦合作用的过程。试验发现，HSS在预加载及循环加载条件下，都将会增加HSS的腐蚀敏感性，并加快点蚀的发展，促使疲劳裂纹的萌生。腐蚀疲劳裂纹主控机理为阳极溶解和氢脆。腐蚀坑与缺口作为疲劳裂纹的起源地，其大小、数量及加载形式均会影响疲劳寿命；相比压缩状态，张力环境下更易破坏钝化膜、加速裂纹扩展；HSS在慢速加载中更容易产生应力腐蚀开裂（SCC），且当应变速度较低时，腐蚀及SCC更易发生。

三、防护手段与工程挑战

钢结构腐蚀防护的方法有很多，但是在HSS应用上都会有它的局限性。传统的电镀会降低HSS的疲劳性能，同时具有环境以及健康的隐患，已经被淘汰；富锌涂料和一般涂料都会因为时间的存在，在长期的大气环境下失效；陶瓷以及多层聚合物涂层需要价格昂贵，并且不可以被应用在较大的钢结构上。而对比之下，由于热浸镀锌比较容易操作，经济，并且适合大多数的钢结构使用，所以它依然有着很好的工程前景，但是高强钢经过热浸镀锌之后会出现极限强度低，锌层脆化脱落的现象，同时还与钢中硅含量有关。过厚的锌层反而会导致它的附着力下降并且可能降低它的耐蚀性，沿用普通钢的镀锌工艺可能会导致高强钢发生氢脆现象，由此可得热浸镀锌是不适合于高强钢的，在这里还需要考虑材料特点以及工艺参数来做进一步的研究。

注：HSS钢腐蚀试验案例
